电压回升

锂电池放电结束后，为何电池电压会回升？这是因为锂电池在放电时，负载电流在电池内阻上产生了一定的压降，导致电池电压降低，当放电结束后，电池内阻上的压降变为0V，从而使电池电压有一定的回升。为了能更好的理解电池电压为何会回升，我们来看下面的电路。

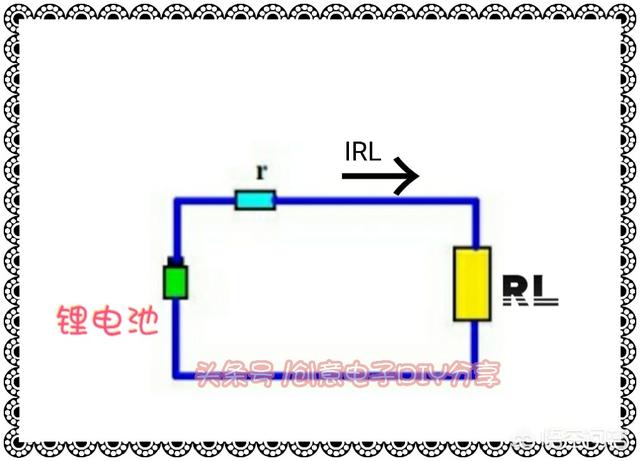

▲ 锂电池放电电路。

任何电池都有一定的内阻，上图中的r为锂电池的内阻，RL为负载电阻，其与电池内阻r为串联关系。当锂电池接上负载RL放电时，负载电流IRL会在电池内阻上产生一个压降，并且负载电流越大，电池内阻上的压降也就越大。这样在锂电池放电时，测量锂电池两端的电压（亦即负载两端的电压）就会有一定的降低。

当负载撤去，锂电池停止放电时，IRL为0，电池内阻r上的压降为0V，这样再测量锂电池两端的电压就会有一定的升高。由于电池都有一定的内阻，而这个内阻与负载为串联关系，在电池放电时会使电池电压有一定的下降，故一般希望电池的内阻越小越好。
